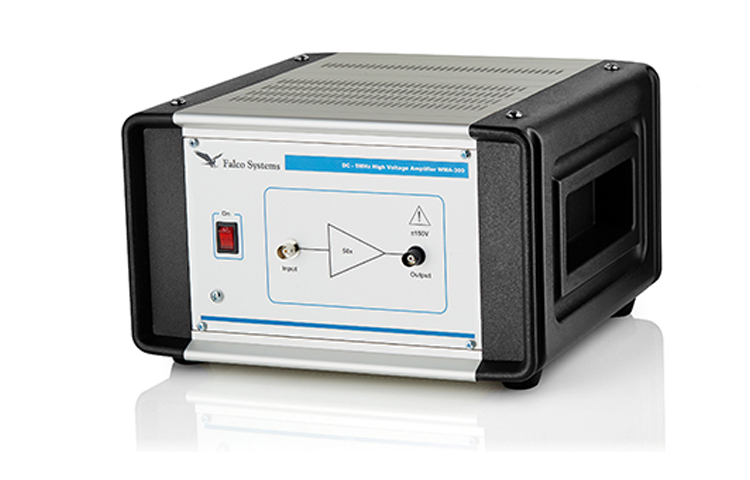

WMA-300高壓放大器詳細特性
輸入保護
WMA-300這樣的高速放大器永遠不會對輸入過載條件完全不敏感，因為這會將放大器的性能限制在不可接受的低水平。然而，與其他電路相比，通過高功率 50Ω 阻抗和極端過載條件下的二極管保護相結合，輸入得到了極好的保護。它甚至可以承受將輸出連接到輸入一段時間，這可能會在實驗室中電纜遍布各處時意外發生。針對極端過載條件的高功率 50Ω 阻抗和二極管保護。它甚至可以承受將輸出連接到輸入一段時間，這可能會在實驗室中電纜遍布各處時意外發生。對于正常操作，輸入電壓應保持在 -3V 至 +3V 范圍內，從而導致 -150V 至 +150V 的輸出電壓擺幅放大 50 倍。高于 3V (-3V) 時，輸入保護二極管將限制饋送到放大器的電壓。輸入電壓高于 30V (-30V) 時，如果不限制源電流，放大器可能會永久損壞。輸出可以連接到輸入，因為放大器的電流限制會將電壓降低到輸入可以管理的水平。切勿對放大器輸入施加超過 ±30V (-30V) 的電壓！
輸出保護
WMA-300 經過精心設計，可在所有電容負載下保持完全穩定。它針對階躍響應進行了優化，同時也是一款非常好的線性和正弦波放大器。電容負載條件下的不穩定是市場上高速負反饋放大器的常見問題，通常會導致不必要的過沖電壓，在極端情況下還會導致振蕩（詳細信息請查看相應的手冊和數據表）。在WMA-300中，這個問題已經通過巧妙的雙反饋系統得到了解決。在任何容性負載下都不會發生明顯的過沖。由于采用了極快的限流電路，該放大器的過載或短路不會損壞放大器。
雖然放大器不會因短路情況或容性負載而損壞，但應避免兩種情況：
1.連接充電電容器
2.使用高電感值（線圈）
